Cara Cepat Baca Alat Ukur JANGKA SORONG

Orang-orang yang berkecimpung dengan bidang teknik mesin tentu tidak asing lagi dengan namanya alat ukur " Jangka Sorong " . Namun ketika sudah menggunakan alat ukur ini, tidak sedikit yang masih kesulitan cara menggunakan dan membaca hasil ukur dari proses pengukuran sebuah benda kerja.

Untuk pertama kali kita harus mengenali dan mengetahui bentuk serta fungsi alat ukur jangka sorong itu sendiri, silakan perhatikan gambar bagian-bagian jangka sorong dibawah ini :

Alat Ukur

Jangka sorong mempunyai kemampuan untuk mengukur benda kerja sebagai berikut :
  1. Mengukur benda kerja bagian luar, seperti : kubus, persegi panjang, benda bulat, dll.
  2. Mengukur benda kerja bagian dalam, seperti : diameter dalam pipa
  3. Mengukur kedalaman, seperti : kedalaman alur kampas rem cakram
  4. Mengukur ketinggian benda bertingkat, seperti : ketebalan kampas rem cakram
Setelah kita mengenal alat ukur jangka sorong dan fungsinya sekarang berlanjut cara cepat membaca hasil ukurnya, perhatikan gambar dibawah ini :

Alat Ukur

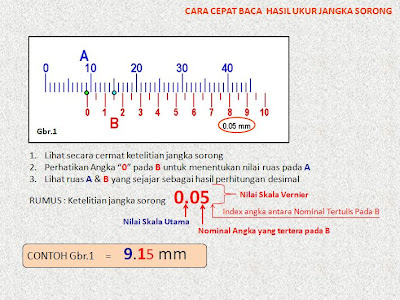

Penjelasan langkah membaca hasil ukur pada Gbr.1  dengan ketelitian 0,05mm:
  1. Hitung jumlah ruas pada garis warna biru (Skala Utama) tepat sebelum angka nol pada ruas garis warna merah (Skala Vernier), hasilnya = 9 ruas
  2. Tuliskan angka tertera pada ruas garis warna merah sebelum garis merah yang sejajar dengan garis warna biru, hasilnya = 1
  3. Jika ada selisih lebih dari angka tertera pada garis yang sejajar langsung masukkan angka 5
  4. Sehingga hasil akhirnya adalah 9,15mm
Perhatikan Gambar hasil ukur jangka sorong ketelitian 0,02mm dibawah ini dan cobalah berikan penjelasan langkahnya seperti pada Gbr.1 :

Alat Ukur

SELAMAT BELAJAR dan BERLATIH
